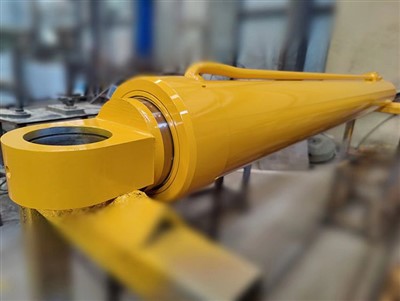

Cilindro Hidráulico de Dupla Ação

Um cilindro hidráulico de dupla ação refere-se a um cilindro hidráulico que pode inserir óleo sob pressão de ambos os lados do pistão. É freqüentemente usado como o componente de acionamento do macaco. O atuador do cilindro hidráulico de dupla ação é o principal dispositivo de saída do sistema de movimento hidráulico. Embora varie em tamanho, tipo e estrutura de desenho, essa parte costuma ser a mais observável. Esses atuadores convertem a pressão do fluido em movimento linear rápido e controlado ou força para acionar uma carga.

Cilindro hidráulico de ação simples significa que o movimento em uma direção é realizado pela pressão do óleo e o retorno é por força externa, como peso próprio ou mola. Apenas uma extremidade das duas câmaras deste cilindro de óleo contém óleo e a outra extremidade está em contato com o ar. Os cilindros hidráulicos de dupla ação possuem óleo em ambas as câmaras, e os movimentos em ambas as direções são realizados pela pressão do óleo.

Um atuador típico inclui um bloco de cilindros hidráulicos, tampa da válvula borboleta, pistão, haste do pistão, vedações e superfícies de apoio para o pistão e a haste do pistão. Geralmente, pode suportar pressões dentro de 20,000 kPa (pressão contínua) para vários links na indústria; para aplicações de agitação e pressão, pode chegar a 55,000 kPa. Seu comprimento de curso pode chegar a 3 metros, e o diâmetro do cilindro hidráulico pode chegar a 20cm, e existem tamanhos maiores para outras aplicações especiais.

Pela relação hidráulica básica (lei de Pascal), a pressão linear gerada pelo cilindro é o produto da pressão do fluido do sistema P pela área efetiva A do pistão, ou seja, F=PA. Claro, o atrito e outras perdas práticas reduzem a eficácia da força.

A construção mais simples do atuador é um cilindro hidráulico de ação simples com fluido em um lado do pistão, produzindo força de saída e movimento em apenas uma direção. A gravidade ou uma mola externa retorna o pistão à sua posição original e o fluido retorna ao cilindro. À medida que a haste do pistão se flexiona, um cilindro de dupla ação move o fluido de cada extremidade do pistão para gerar força ou movimento. A vedação entre o diâmetro externo do pistão e o diâmetro interno do cilindro deve controlar a direção e o movimento. Além disso, pode haver um cilindro de haste dupla, que adiciona um movimento de extensão da haste do pistão através da tampa traseira do cilindro.

Em um típico cilindro hidráulico de dupla ação, a força exercida pelo pistão na extensão será ligeiramente maior que a força na contração. Embora a pressão recebida em cada pistão seja a mesma, a força variará devido à área efetiva exposta ao fluido hidráulico.

Outro tipo alternativo de atuador é um cilindro tipo pistão, que usa uma haste de diâmetro grande para se adaptar a vários ambientes. O design de diâmetro total do pistão pode ser usado em elementos horizontais de curso longo ou verticalmente em ambientes de pressão ou impacto. Sob carga, a flexão da haste do pistão é evitada.

O pistão é conectado a uma haste de aço de alta resistência e a outra extremidade da haste é conectada à extremidade do pistão. As hastes de endurecimento de superfície ou cromadas são geralmente usadas para tornar o tratamento de superfície muito delicado e garantir o uso a longo prazo do efeito de vedação. O pistão deve se encaixar precisamente no cilindro, cada peça é um cilindro rígido e é usinado com precisão para produzir um movimento de saída suave.

Cilindros de dupla ação são o tipo mais comum de cilindro hidráulico, proporcionando deslocamento de saída em ambas as direções. Blocos de cilindros industriais também suportam tirantes para segurar o bloco de cilindros, o cabeçote e as tampas das extremidades.

Os mais recentes cilindros hidráulicos industriais de dupla ação também incorporam feedback do sensor e uma servoválvula eletro-hidráulica para permitir o controle complexo de alta velocidade e deslocamento. O escopo de aplicação não inclui apenas a produção de máquinas-ferramentas mecânicas e equipamentos de processamento de metal, mas também pode ser amplamente utilizado em atuadores de aço, controles de usinas nucleares, elevadores de passageiros, etc.

Algumas vantagens dos cilindros hidráulicos de dupla ação incluem:

Maior eficiência: Os cilindros hidráulicos de dupla ação usam menos fluido hidráulico do que os cilindros hidráulicos de simples ação, o que pode levar a maior eficiência e economia de custos.

Melhor controle: Como eles podem se estender e retrair usando pressão hidráulica, os cilindros hidráulicos de dupla ação oferecem melhor controle e precisão em aplicações que requerem movimentos precisos.

Versatilidade: Os cilindros hidráulicos de dupla ação podem ser usados ​​em uma ampla gama de aplicações em comparação com os cilindros hidráulicos de simples ação, tornando-os mais versáteis.
